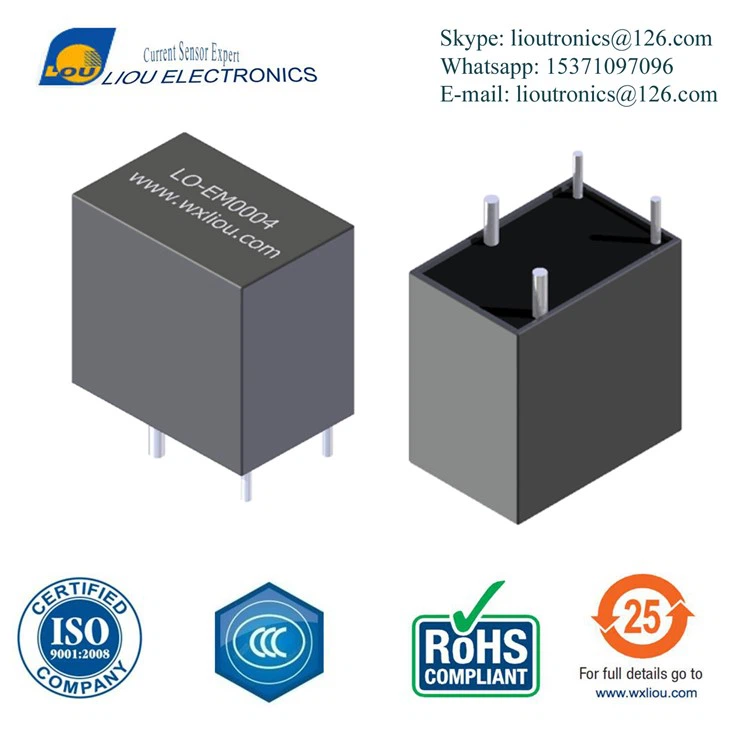

Høj præcision 1: 2000 Aktuel transformer 5A -2.5 MA PCB Mount
Aktuelle transformere bruges i transformer-klassificerede energimålere til at måle den samlede forbrugte strøm, og den nuværende målestrøm . transformer-klassificerede energimålere er forskellig fra selvstændige energimålere, der bruges i hjem som de involverede elektriske energi Påkrævet .
- Produkt introduktion
Beskrivelse
50/60 Hz, enfase, AC nuværende sensor
Dynamisk rækkevidde fra 0,1 til 15amper
Mødes IEC 62053-21 Klasse 1
Mødes IEC 60044-1 Klasse 0.1 Fasefejl <5 '
Immun mod ekstern vekselstrømsmagnetfelt . Immun mod DC -strøm & DC -magnetfelt
Meget lav temperaturkoefficient
Mødes UL -klasse B (130 grader) Termisk isoleringssystem
Mødes UL 94V -0
AC Isolationsmodstand: 4 kV i 60'erne
Anvendelse
• Elektricitetsmåler
• Optagelse
• Strømovervågning
• Energistyring
• Alternativ energiovervågning
|
Elektrisk specifikt på 25grad |
||||||||||
|
Modelnummer |
Drejer ration |
Ipri4 |
Udenfor5 |
Iprimax6 |
Ioutmax7 |
RS |
Nøjagtighed Klasse3 |
RL8 |
Vægt |
Frekvensområde |
|
Ampere |
Ma |
Ampere |
Ma |
Ohms |
|
Ohms |
(g) |
(Hz) |
||
|
Lo-Em0004 |
1:2000 |
5 |
2.5 |
15 |
7.5 |
160max |
0.1 |
20 |
20 |
50-60 |
Bemærk:
1. udgangsspænding er proportional med derivatet (DI/DT) for indgangsstrømmen baseret på Rogowski -spiralprincippet .
2. Alle aktuelle og spændinger antages at være sinusformede bølgeformer ved FR, den konstante nominelle frekvens i Hz, målt som RMS -værdi .
3. nøjagtighedsklasse pr. Iec 60044-1 Tabel 11.
4. iPri=bedømt primærstrøm .
5. iout=bedømt sekundær strøm .
{{0} yld
{{0} yld
8.RL{{C
ligning rL= vout*nsec/iPri
|
Absolutte maksimale ratings |
|
|
Driftsfri lufttemperaturområde |
-40 grad til 85 grad |
|
Opbevaringstemperaturområde |
-40 grad til 125 grad |
|
Lodning af oplysninger |
|
|
Peak Wave Soldertemperatur |
300 grader i 10 sekunder |
|
Pin finish |
Tin |
Dimensioner:
Bemærk: pin1 & 3 er i fase . Primær: 1-2 Sekundær: 3-4
